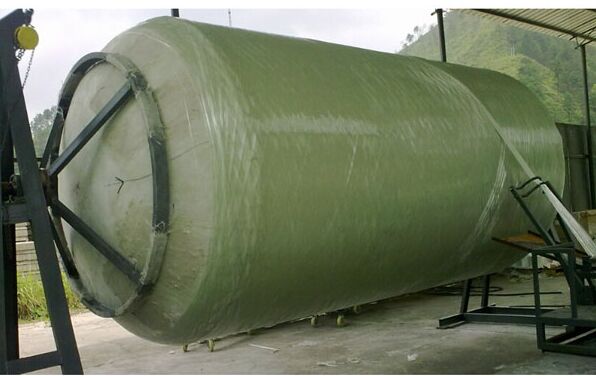

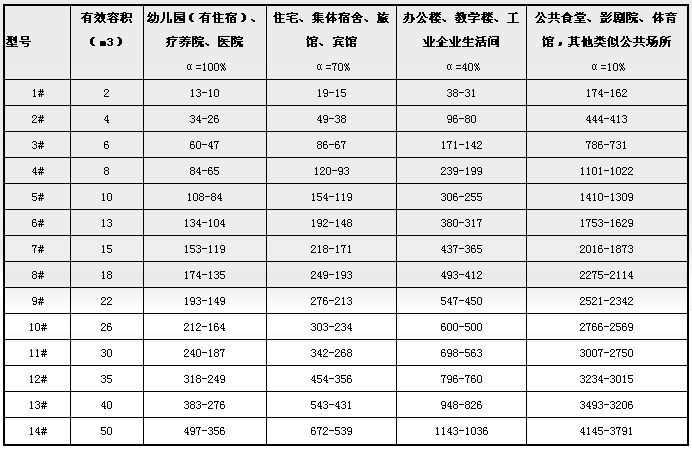

注：初始環(huán)剛度（Ⅰ型、Ⅱ型）根據(jù)罐體使用位置選擇。代號為13（容積為100m³）,初始環(huán)剛度為Ⅱ型的玻璃鋼化糞池型號表示為：BH-13(100)-Ⅱ。化糞池選擇型號可參考：《03S702鋼筋混凝土化糞池圖集》或《02S701磚砌化糞池圖集》。化糞池選擇型號如下圖：



1、（引用標(biāo)準(zhǔn)4.1.2）初始環(huán)剛度 “初始環(huán)剛度大于等于5000N/m2規(guī)定為Ⅰ型；初始環(huán)剛度大于等于10000N/m2規(guī)定為Ⅱ型。”

      理由：選型須根據(jù)化糞池所處位置（綠地、人行道、小區(qū)車道、城市主干道等），頂部的覆土深度、土質(zhì)特性、周圍環(huán)境等整合評估。

2、（引用標(biāo)準(zhǔn)3.2）增強(qiáng)材料

     設(shè)立原因：增強(qiáng)材料的使用是為了提高產(chǎn)品的拉伸強(qiáng)度、彎曲強(qiáng)度和沖擊強(qiáng)度等。

     標(biāo)準(zhǔn)要求：應(yīng)采用：無堿（或中堿）成分玻璃纖維無捻粗紗或玻璃纖維無捻粗紗布。

     不應(yīng)使用：陶土坩堝生產(chǎn)的含有高堿成分的玻璃纖維無捻粗紗或玻璃纖維無捻粗紗布作為增強(qiáng)材料。

3、（引用標(biāo)準(zhǔn)5.3.1）拉伸強(qiáng)度

       設(shè)立原因：在試件拉伸過程中考察玻璃鋼抗拉伸性能和玻璃纖維及不飽和聚酯樹脂兩種原材料的結(jié)合性能。

       試驗(yàn)方法：拉伸強(qiáng)度（GB/T 1447）。

4、（引用標(biāo)準(zhǔn)5.3.1）彎曲強(qiáng)度

      設(shè)立原因：考察在試件彎曲過程中玻璃鋼導(dǎo)致斷裂的強(qiáng)度值。

      試驗(yàn)方法：彎曲強(qiáng)度（GB/T 1449）。

5、（引用標(biāo)準(zhǔn)5.3.2）巴氏硬度

      設(shè)立原因：玻璃鋼產(chǎn)品的常規(guī)檢查項(xiàng)目，采用增強(qiáng)塑料巴柯爾硬度試驗(yàn)方法檢查玻璃鋼化糞池的表面硬度。

      試驗(yàn)方法：巴氏硬度（GB/T 3854）。

6、（引用標(biāo)準(zhǔn)5.3.6）滲漏試驗(yàn)

    設(shè)立原因：該項(xiàng)可檢查玻璃鋼化糞池罐體防滲漏效果。

    試驗(yàn)方法：化糞池宜以回填或其它方式固定，進(jìn)出口封閉后注滿水，放置24h觀察，無滲漏現(xiàn)象及無明顯變形。

7、（引用標(biāo)準(zhǔn)5.3.3）吸水率

     設(shè)立原因：玻璃鋼化糞池是由玻璃纖維和不飽和聚酯樹脂兩種主要原材料組合而構(gòu)成的，其間存有間隙，因此對吸水率提出要求可以有效地反映罐體的密實(shí)性，表面的致密度。

8、（引用標(biāo)準(zhǔn)6.6.8）沖擊強(qiáng)度

     設(shè)立原因：該強(qiáng)度對玻璃鋼化糞池很重要，關(guān)系到玻璃鋼化糞池表面會不會出現(xiàn)裂紋、會不會出現(xiàn)損傷。

    試驗(yàn)方法：在化糞池罐體中央部位的上方（避開清掏孔），用一個(gè)質(zhì)量2000g的鋼球，從2m高度自由落下，在鋼球沖擊處，進(jìn)行測定。

9、產(chǎn)品安全系數(shù)達(dá)6倍以上

     罐體設(shè)定的初始環(huán)剛度比《玻璃纖維增強(qiáng)塑料夾砂管》GB/T21238設(shè)計(jì)的初始環(huán)剛度（4000N/㎡、8000N/㎡）提高了25%的強(qiáng)度，既使產(chǎn)品使用過程中老化，強(qiáng)度衰減，保留的強(qiáng)度依然足夠安全可靠。

10、（引用標(biāo)準(zhǔn)4.2.3）化糞池結(jié)構(gòu)不應(yīng)采用金屬類材料增強(qiáng)

     設(shè)立原因：考慮到不同材料使用壽命不同，如金屬方管、圓管等，其壽命短于玻璃鋼材料，必須杜絕采用。

     檢查方法：用磁鐵測試方法檢查成品，在生產(chǎn)過程中檢查使用的原材料。

11、（引用標(biāo)準(zhǔn)5.3.4）耐水性設(shè)立原因：該項(xiàng)用于檢驗(yàn)長期儲存液體的儲罐,根本上保證了玻璃鋼化糞池工作可靠性和使用壽命的長期性。試驗(yàn)方法：耐水性（GB/T 2575）。
